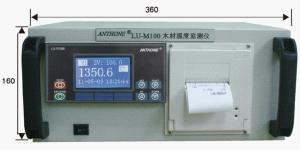

LU-MMR100木芯溫度檢測儀


木芯溫度檢測儀,溫度顯示儀

一、概述

    LU-MMR100單色液晶顯示木芯溫度檢測儀,集檢測、位式控制、記錄與數據打印于一身,主要用于木材熱處理的生產中。4支PT100熱電阻輸入和儀表報警、控制輸出,輸入與輸出完全隔離。、第二通道檢測木芯1、木芯2溫度。第三、第四通道檢測環境濕度和環境(干球)溫度。LU-MMR100木芯溫度檢測儀可以實現干球溫度位式控制,及選配木芯溫度一和木芯溫度二的上限、下限獨立報警功能。

   具有靈活的數據存儲模式:記錄的存儲空間動態可調,每一通道都有獨立可調的記錄間隔;用戶可根據需要選擇通道和記錄間隔進行數據存儲。大容量FLASH閃存芯片存儲歷史數據,掉電保存,內部存儲時間可達140個小時至5600天。

    具有方便的數據處理方式:直接連接微型打印機,打印用戶指定時間的數據及曲線;通過RS232通訊接口與便攜計算機、掌上電腦(PAD)連接,直接上傳儀表的實時/歷史數據,可通過上位機數據管理軟件,對數據進行分析、存檔、打印等處理;也可與組態王、MCGS等專業組態實時監控系統連接。

   具有強大的顯示功能:特大數字顯示、棒圖顯示、實時曲線顯示、歷史曲線顯示、報警查尋、報警狀態顯示等,曲線畫面均有縮放功能,并提供智能化歷史趨勢全自動回放功能,具有時間和幅度縮放功能,查找報警點極為方便,同時提供定位查尋功能,可直接查詢某年、月、日、時、分、秒的數據,方便快捷;具有流量統計功能,可查尋任意時段的流量累積值;

    采用模塊化設計,組配更加靈活,不同采集板可以同時使用;電源與采集板分層設計,輸入與輸出之間的電氣完全隔離,大大提高儀表的可靠性。

    同時具有中英雙語顯示界面。

二、技術指標

     ●  LCD: 128*64單色液晶顯示器

     ●  溫度測量范圍:0-100℃

     ●  溫度基本誤差:±1℃

     ●  濕度測量范圍:0-100%RH

     ●  濕度分辨力:1%RH

     ●  采集周期:0.5秒

     ●  數據記錄間隔的設置范圍:1秒到4分鐘

     ●  存儲時間:T=存儲容量/各有效通道的記錄間隔的導數之和;打開的通道數越多,記錄間隔越小,保存時間越短。當存儲數據為空時,存儲容量即總存儲次數為4000*504。

如:當存儲數據為空時,打開通道為1、2、3、4通道,各通道記錄間隔分別為1秒,5秒,10秒,20秒。則T=4000*504/(1/1+1/5+1/10+1/20)=1493333.3秒=414.8小時=17.28天

     ●  電源:AC220V±%10,50Hz±2Hz

     ●  環境溫度:0-45℃

     ●  環境濕度:0-85%

三、型號說明



四、接線方法





溫度探頭的接線

1.木芯溫度探頭的接線

      將木芯溫度探頭(較長的兩組)接在儀器后面板的“木芯1”(A1、A3、A5端)及“木芯2”(A9、A11、A13端)上,A1、A3、A9、A11端分別接紅色線, A5、A13接白色線。

2.干、濕球溫度探頭的接線

       將兩組溫度探頭(較短的兩組)分別接在儀器原面板上的“濕球溫度”端子(A2、A4、A6 )和“干球溫度”(A10、A12、A14)上, A2、A4、A10、A12端分別接紅色線, A6、A14接白色線。

控制輸出的接線

1.B1、B3是木芯1的上限報警控制接線端,B5、B7是木芯1的下限報警控制接線端,B9、B11是木芯2的上限報警控制接線端,B13、B15是木芯2的下限報警控制接線端。

2.B2、B4是環境(干球)溫度的位式控制接線端。

3.打印機和外部通訊共用儀表的RS232通訊端。使用打印機時,要短接B12、B20端和B14、B18端。使用外部通訊時,要斷開B12、B20端和B14、B18端的短接線,再連接B16 (GND),B18(TXD),B20(RXD)到PC機的串口GND(5),RXD(2),TXD(3)腳。如果需要485通訊,可以特殊定制。
